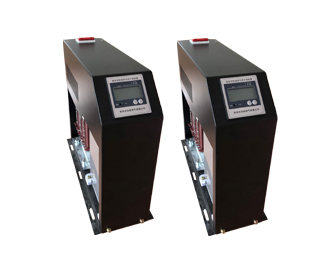

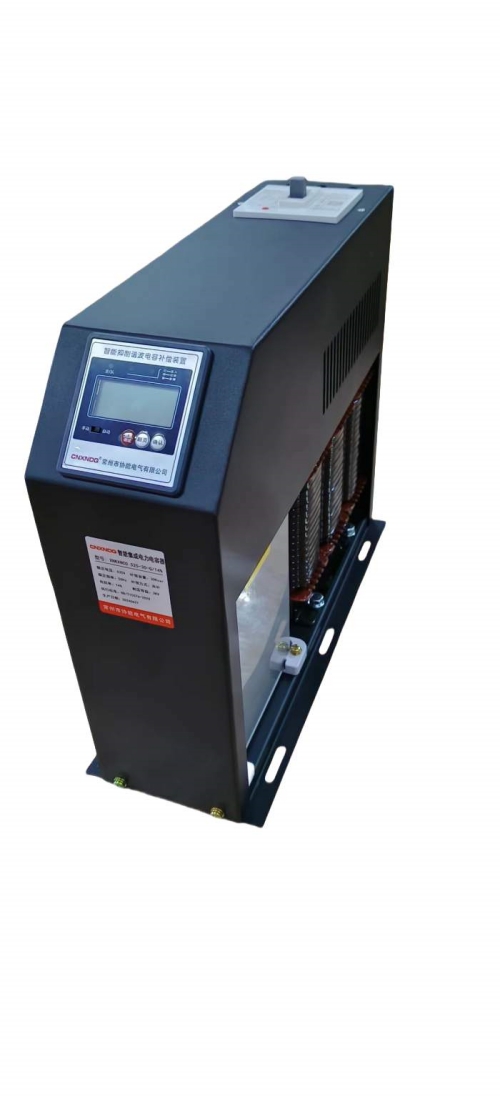

滤波智能电容器




产品概述
XNNC系列智能滤波式无功补偿模块是由智能测控单元、 智能型过零投切继电器、智能保护单元、低压自愈式电力电容器组成一个独立完整的智能补偿单元。替代由智能无功控制器、熔丝(或微断)、晶闸管复合开关(或接触器)、热继电器、指示灯、低压电力电容器、干式串联电抗器多种分散器件组装而成的自动无功补偿装置。

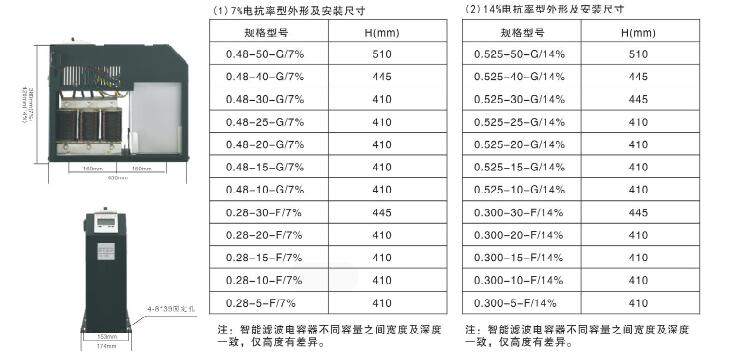

产品主要应用于谐波十分严重场合的无功补偿,能够可靠运行,不会产生谐振,对谐波无放大作用,并在一定程度上有吸收消除谐波的功能。其中串接7%%u7535抗器的产品使用于主要谐波为5次的电气环境。串接14%%u7535抗器的产品使用于主要谐波为3次的电气环境。
谐波对电力电容器的危害
谐波电流一旦被电容器放大并迭加在电容的基波电流上,这将使流过电容器电流的有效值增加,电力电容器会由于谐波电流引起附加绝缘介质损耗加大、温度升高,加快电容器绝缘老化,甚至引起过热使电容器损坏。此外,谐波电流被放大引发的谐波电压增大一旦迭加在电容器的基波电压上,同样会使电容器电压有效值增大,并且电压峰值也会大大增加,造成电容器发生局部放电不能熄灭,这也是电容器损坏的一个主要原因。
由于电容器对谐波电流的放大作用,它不仅危害电容器本身,而且会危及电网中的其它电气设备。严重时会造成电气设备损坏。甚至破坏电网的正常运行。因此。必须要解决好电容器对谐波电流的放大问题,加强谐波的抑制与防范。
产品特点
模块化结构
智能电容器为模块化结构,体积小、现场接线简单、维护方便。只需要增加模块数量即可实现无功补偿系统的扩容。
过零投切
零投切功能由核心器件智能型过零投切继电器实现零电压投、零电流切,即"过零投切",降低系统功耗。因此电容器投切过程无涌流冲击、 无切除过电压、无燃弧现象。
保护功能
智能电容器具有过电压、欠电压、失压保护、短路保护、电容器过温保护等功能,有效保障电容器安全,延长设备寿命。低压电力电容器体内温度保护是其重要保护之一,工作电源电压过高及环境温度过高均会严重影响低压电力电容器的使用寿命。设置低压电力电容器体内温度保护,可以在其体内温度超值时退出运行,从而延长低压电力电容器的使用寿命。
控制技术
投切依据为功率因数及无功功率,采用无功潮流预测和延时多点采样技术,功率因数低于设定值时,根据负荷无功缺额分级差控制投切,确保投切无振荡。重载时,无功得到充分补偿。
智能网络功能
采用智能网络技术,构建485通讯网络,多台电容器并联使用,自动生成一个网络,其中地址码最小的一个为主机,其余则为从机,构成低压无功自动控制系统。个别从机故障自动退出,不影响其余工作; 主机故障自动退出,在其余从机中产生一个新的主机,组成一个新的系统。
优质电力电容器
智能电容器中的电容器组件采用渐进式加厚银锌镀膜工艺,银锌镀膜具有良好的导电性和稳定性,同时厚度与该处的电流密度成正比,因此工作时发热量小并且均匀,极大地提高了低压电力电容器的容量稳定性,极少衰减。
故障自诊断技术
通过实时监测智能电容器内部零投切开关、断路器、电容器等零部件运行状况,并在液晶显示器实时中文提示。便于故障快速定位。从而实现免维护。



混合补偿功能
可实现分相补偿。在三相负荷不平衡场合,可采用三相与分相相结合方式,根据每相无功缺额大小,对三相分别投切,达到无功最优化。
滤波功能
有效抑制高次谐波涌流,对高次谐波形成低阻抗通路。对谐波具有吸收泄放作用,能消除高次谐波对电容器的影响,减轻和抑制谐波电流和闪变电流,保护电路及电容器过载,防止电容器过热、绝缘介质的老化、自愈性能下降、使用寿命降低。
安装维护方便
安装设计为卧式安装,模块化结构,组合灵活,扩容方便,在低压成套柜中安装简单,便于维护。
高品质干式串联电抗器
产品的干式串联电抗器,体积小、重量轻、高品质、低温升、低功耗,并且具有极高的耐热等级,可确保电抗器在高温下亦能安全地无噪音地运行。

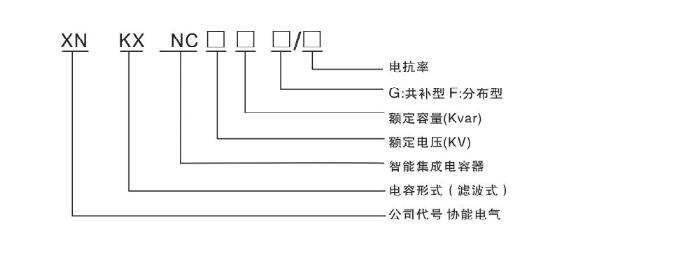

型号说明

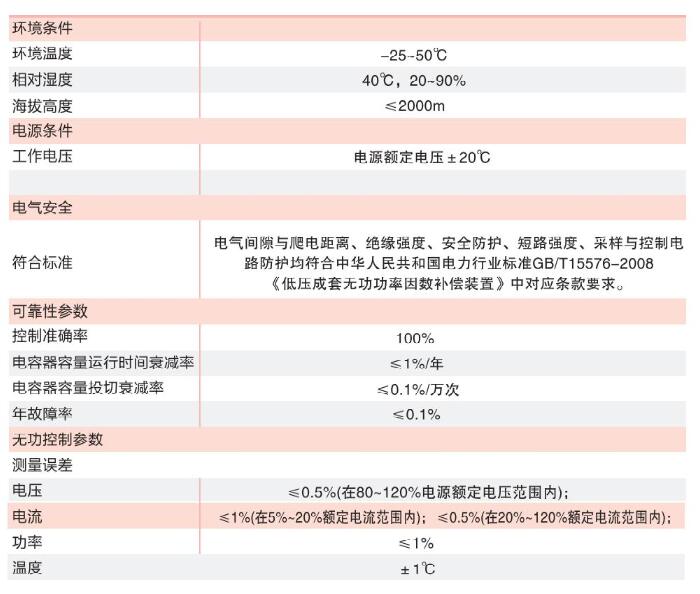

主要技术参数

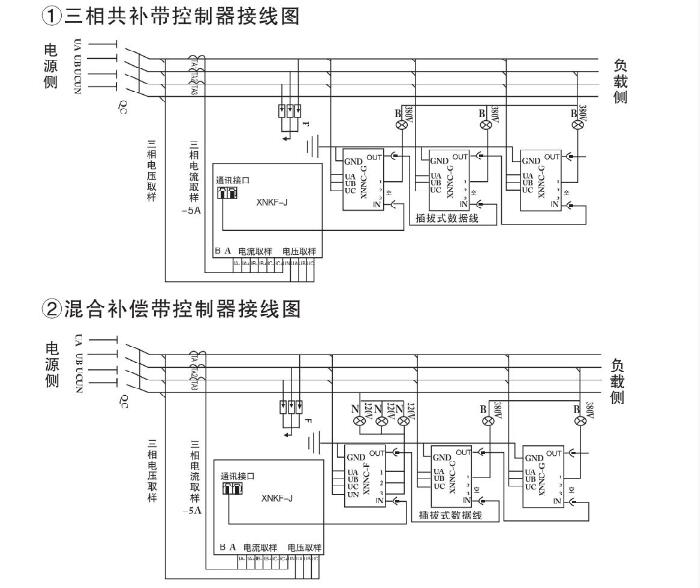

典型应用电气管理图
