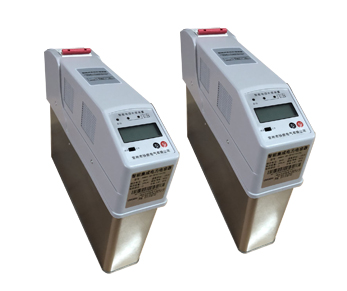

随着微电子技术、数字控制技术、通信与网络技术的高速发展和广泛应用，智能电器得到了长足的发展。智能化、集成化、网络化、高可靠性、可用性、可维护性、节能、环保、安全成为智能电器发展的主流。XNNC系列智能集成电力电容器正是在智能电器总体发展框架上开发出来的全新一代低压无功补偿装置。是0.4KV低压配电网高效节能、降低线损提高功率因数和电能质量的新一代无动补偿设备。它由智能测控单元，过零投切开关电路，线路保护单元，低压电力电容器构成，产品为上下分体式模块化结构，上面由智能测控、开关、保护等单元组成，下面由两台（△型）或一台（Y型）低压电力电容器构成。产品分为共补、分补两种，既可单台使用，也可多台组网构成补偿系统使用，可方便地实现就地、分散、集中自动补偿功能，还能满足三相不平衡场合的混合补偿要求。

产品采用了过零投切、现代测控、网络通讯、自动化控制等先进技术。改变了传统无功补偿装置落后的机械式接触器或机电一体化开关作为投切电容器的投切技术、改变了传统无功补偿装置体积庞大和笨重的结构模式，从而使新一代低压无功补偿设备具有补偿效果更好、体积更小、功耗更低、成本更低、使用更灵活、维护更方便、寿命更长、可靠性更高的特点，适应了现代智能电网对无功补偿的更高要求。

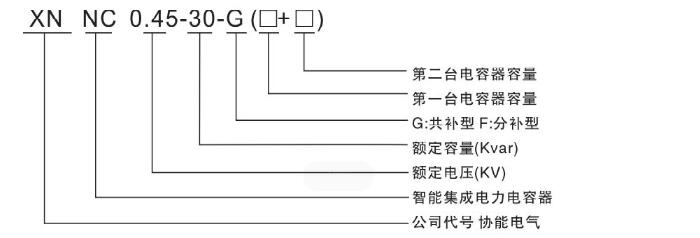

型号及含义

功能特点

智能电容器与传统产品相比具有以下卓越性能∶

1.过零投切∶采用智能过零投切开关电路，实现零电压投入，零电流切除，投切无涌流冲击，无操作过电压，无电弧重燃大大提高了设备的耐电压，电流冲击，功耗小，减少了常规电容器柜内80%%u7684能耗。

2.分相补偿∶实现单相分别补偿，解决三相负荷不平衡状况，对无功缺额较大的一相进行单独补偿，达到最优化的补偿效果

3.节能降耗∶体积缩小50%%u5DE6右，可节省占地面积、铜材、银材、工程塑料等资源50%%u5DE6右，导线电损、接点电损、器件等降低50%%u5DE6右。

4.温度保护∶配有温度传感器，能够反映电容器过电流，过谐波，漏电流过大和环境温过高等情况下导致电容器内部发热实现过温保护，超过设定温度以后自动切除电容器，退出运行，达到保护设备的目的。

5.智能网络∶多台智能集成电力低压电容器联网使用时，自动生成一个网络，其中地址码最小的一个为主机，其余为从机，构成无功自动控制系统∶如果个别从机故障，自动退出，不影响其余工作，如果主机故障，也要退出，在其余从机中产生一个新的主机组成一个新的系统;容量相同的电容器按循环投切原则，容量不同的电容器按适补原则投切;485通讯接口，可以接入后台计算机进行配电综合管理。

6.高可靠性∶，采用分散控制模式，故障率极低，彻底解决了传统模式中接触器、电容器经常损坏的难题。

7.积木结构∶产品标准化、模块化，取代了传统的空气开关、交流接触器、可控硅、热继电器、电容器，将其合为一个整体组柜安装的时候采用积木堆积方式。

9.扩容方便∶产品体积小，接线简单，随着用电用户电力负荷的增加，可以随时增加电容器的数量，改变了常规模式接线复杂，一成不变的局限性，适应企业发展的需要，可以分期投资。

10.维护方便∶具有简便的人机对话界面，界面显示保护动作类型有∶过压、欠压、过流、过温、三相不平衡等;智能集成电力电容器具备自诊功能，可以在显示屏上反映电子开关、电容器、智能模块网络通讯等故障，有利于现场故障查找，电容器损坏时只需将单体简单快速更换，实现免维护。

11.效果显著∶保障系统电压稳定合格，提高功率因数，对投入电容器进行预测，若投入电容器过补，则不投入，避免无功超额而罚款;提高配变有功出力，减少增容投资，降损节能。

技术参数

满足技术条件∶

《DL/T842-2003低压并联电容器装置使用技术条件》

《JB/T7117-1993低压并联电容器装置》

《GB/T15576-2008低压成套无功功率补偿装置》

环境条件∶

环境温度∶-25-50℃

相对湿度∶20%-90%

安装场所∶无剧烈机械振动

海拔高度∶≤2000m

介质∶无导电尘埃，有害气体

电源条件∶

工作电压∶共补380VAC分补220V AC

产品规格电压偏差∶正负20%

电压谐波∶电压总畸变率不大于5%%uFF0C

电流谐波不大于10%

额定频率∶50Hz正负5%

功率消耗∶<2W

功能特点

测量精度∶

电压∶≤0.5%

电流∶≤1%

温度∶≤正负1℃

功率因数∶≤ 正负1.5%

控制方式∶

控制信号∶RS485

取样信号∶0-2V AC
